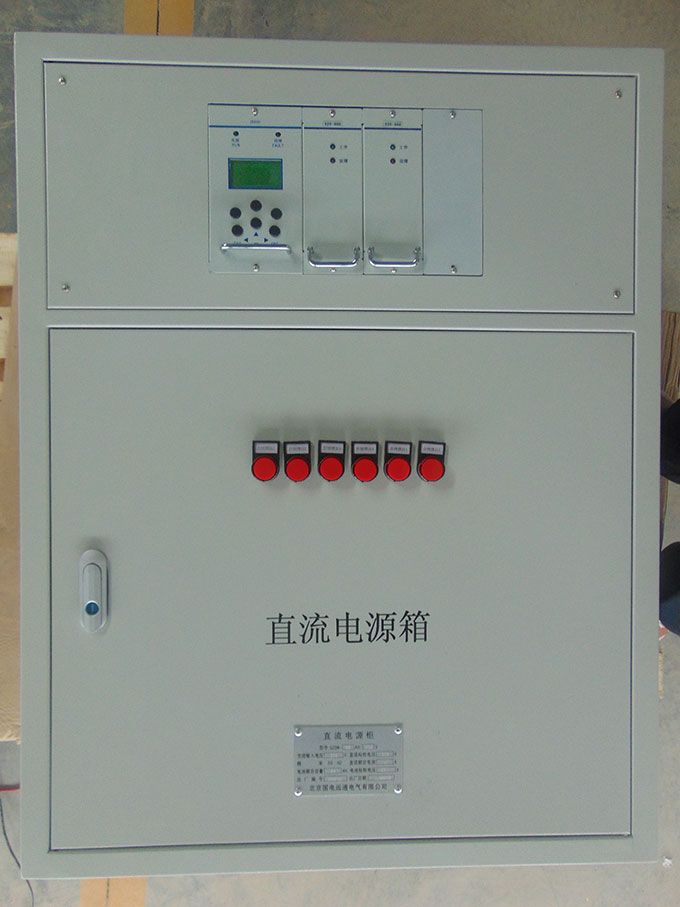

bg-gzsd一体柜壁挂电源
概述
bg-gzsd数字式一体柜壁挂直流电源是我公司专为小容量系统而设计;适合小型开闭所、小型用户变电站,系统采用一体化设计思想,由整流模块、监控模块、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点;监控模块采用lcd汉字菜单显示,对系统监控和电池自动化管理功能完善,具有与自动化系统连接四遥接口,提供rs485上位机通讯接口和cdt、modbus两种通讯规约选择。
1. 系统功能特点
l 适合构成38ah/220v、65ah/110v以下的系统。
l 充电模块、监控模块均采用带电插拔结构,安装、维护方便。
l 可安装2台3a/220v及2台5.0a/110v数字式智能充电模块。
l 监控模块内置硅链,具有自动降压功能,最大电流3a,冲击电流30a/0.5s。
l 监控器采用lcd显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示等功能。
l 监控模块具有对电池自动管理的功能和母线对地绝缘检测功能。
l 提供rs485通讯接口,提供cdt、modbus两种通讯规约选择,可与变电站自动化系统连接。
l 监控器实现电池电压、控母电压,控母电流、电池充放电电流、模块状态检测。
l 根据系统需求可扩展电池巡检单元。
2. 系统技术指标
交流输入电压: 220v±20%
电网频率:50hz±10%
输出电压范围: 90v-130v连续可调(110v系统) 、180v-265v连续可调(220v系统)
输出限流:0.3a-3a/0.5a-5a(单模块)
稳压精度: ≤±0.5%
稳流精度: ≤±0.5%
纹波系数: ≤±0.1%
均流度: ≤5%
效率: ≥93%
输出过压保护: 280v±2v(220v), 140v±2v(110v)
绝缘电阻: ≥10m
绝缘强度:输出对地、输入对地、输入对输出施加2kvac,时间1min无飞弧无闪络。
相对湿度: ≤90%
环境温度: -5℃~45℃
3. 系统结构及安装
3.1. bg-gzsd数字式一体柜壁挂电源系统是由:壁挂机芯、进馈线开关、配电和机箱所组成。
壁挂机芯:包含2台充电模块和一台监控模块;
进馈线开关:包含一路交流进线开关、一路电池开关和多路合母、控母馈线开关;

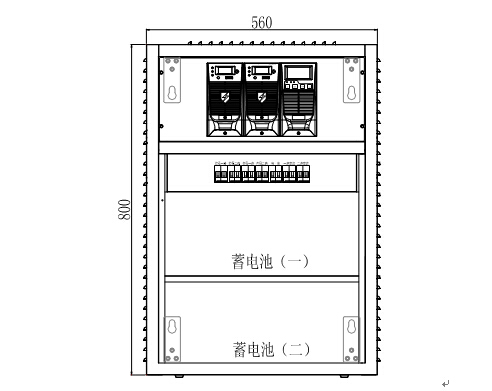

3.2. 系统外形及电气原理图
3.3. 系统安装

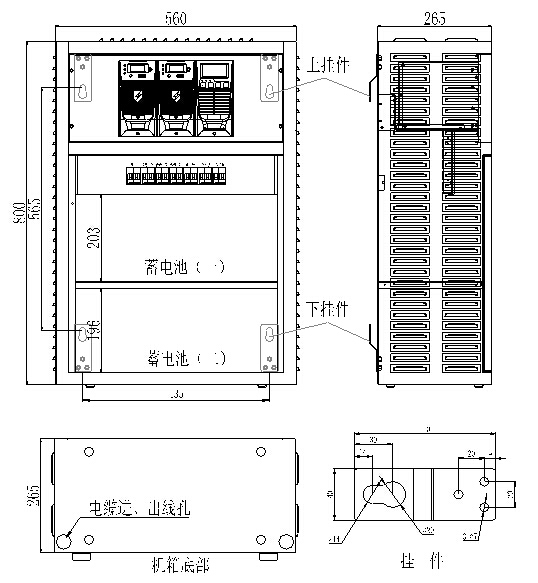

壁挂式电源柜的外形尺寸为:800x560x265(高x宽x深)如下图(标准单位:mm),机柜配备两层电池格,共可安装18节12v/20ah电池,20ah以上电池需另外配置电池柜。
挂墙固定尺寸:565mm(高)x435mm(宽)
