sy-kgl800开关量单元模块(干节点检测、告警)说明v1.3
一、概述
sy-kgl800开关量单元模块是对开关量在线检测及告警干节点输出的一种设备,单一模块可采集40路开关量、8路无源干节点告警输出。内部采用cpu控制,采用rs485数字口与上位机通讯,采样回路与数字口光耦隔离,因此该模块采样速度快,可靠性高,可五个模块并联使用(取决于监控的支持),达到120开关量检测及40路干节点输出。
二、使用方法

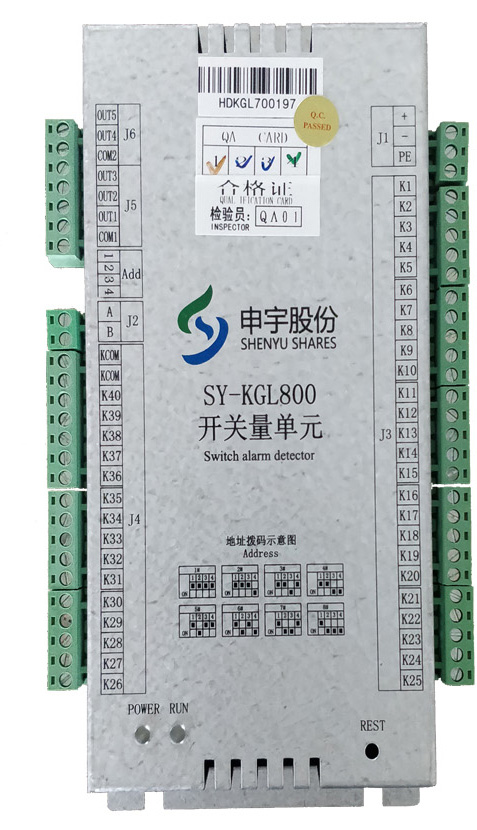

开关量单元模块为板后安装,外形尺寸见图一;面板示意见图二
图一 外形尺寸
图二 面板示意图
端口定义:
序号 | 引脚 | 标号 | 定义 | 备注 |
jp1 | 1 | k1 | 支路开关1跳闸(已预定义) | 定义绝缘异常 |
2 | k2 | 支路开关2跳闸(已预定义) | 定义防雷器跳 |
3 | k3 | 支路开关3跳闸(已预定义) | 定义电池熔丝断 |
4 | k4 | 支路开关4跳闸(未定义) | |
5 | k5 | 支路开关5跳闸(未定义) | |
jp2 | 1 | k6 | 支路开关6跳闸(未定义) | |
2 | k7 | 支路开关7跳闸(未定义) | |
3 | k8 | 支路开关8跳闸(未定义) | |
4 | k9 | 支路开关9跳闸 | |
5 | k10 | 支路开关10跳闸 | |
jp3 | 1 | k11 | 支路开关11跳闸 | |
2 | k12 | 支路开关12跳闸 | |
3 | k13 | 支路开关13跳闸 | |
4 | k14 | 支路开关14跳闸 | |
5 | k15 | 支路开关15跳闸 | |
jp4 | 1 | k16 | 支路开关16跳闸 | |
2 | k17 | 支路开关17跳闸 | |
3 | k18 | 支路开关18跳闸 | |
4 | k19 | 支路开关19跳闸 | |
5 | k20 | 支路开关20跳闸 | |
jp5 | 1 | k21 | 支路开关21跳闸 | |
2 | k22 | 支路开关22跳闸 | |
3 | k23 | 支路开关23跳闸 | |
4 | k24 | 支路开关24跳闸 | |
5 | k25 | 支路开关25跳闸 | |
jp6 | 1 | k26 | 支路开关26跳闸 | |
2 | k27 | 支路开关27跳闸 | |
3 | k28 | 支路开关28跳闸 | |
4 | k29 | 支路开关29跳闸 | |
5 | k30 | 支路开关30跳闸 | |
jp7 | 1 | k31 | 支路开关31跳闸 | |
2 | k32 | 支路开关32跳闸 | |
3 | k33 | 支路开关33跳闸 | |
4 | k34 | 支路开关34跳闸 | |
5 | k35 | 支路开关35跳闸 | |
jp8 | 1 | k36 | 支路开关36跳闸 | |
2 | k37 | 支路开关37跳闸 | |
3 | k38 | 支路开关38跳闸 | |
4 | k39 | 支路开关39跳闸 | |
5 | k40 | 支路开关40跳闸 | |
6 | kcom | 开关量检测公共端 | |
jp9 | 1 | com1 | 输出干接点1公共端 | 一组4路干接点输出 |
2 | out1 | 常开输出干接点1 |
3 | out2 | 常开输出干接点2 |
4 | out3 | 常开输出干接点3 |
5 | out4 | 常开输出干接点4 |
6 | com2 | 输出干接点2公共端 | 二组3路干接点输出 |
7 | out5 | 常开输出干接点5 |
8 | out6 | 常开输出干接点6 |
9 | out7 | 常开输出干接点7 |
10 | com | 输出干接点3公共端 | 一对常开/闭接点输出 |
11 | no | 常开输出干接点 |
12 | nc | 常闭输出干接点 |
jp10 | 1 | dc- | 电源负 | 工作电源输入 (dc80v-300v) |
2 | dc | 电源正 |
3 | pgnd | 保护地 |
rs485 | 1 | 485a | 485a | 内部通讯接口 |
2 | 485b | 485b |
注意,下面描述只是针对kg40取代kg32的描述:
此模块可采40路开关量,前k1-k8路为厂家定制专用,现k1接点对应:绝缘异常; k2接点对应:防雷器跳; k3接点对应:电池熔丝断; k4-k8未定义,如果客户没有特殊要求,这些节点作为普通的开关量检测点。如果只采集37个开关量且没有k1-k3所对应的量,可从k4开始顺序往下接,多余的点不接线即可,客户必须记录好哪一路对应什么开关量检测,以便在有开关量告警时能迅速找到故障点。
8路干节点输出,在有对应的告警信息时,干节点闭合,可接入光字牌、电铃或送往中央信号屏。这个在老版本的监控已经被定义了(如要修改,请订货前说明):
com1,out1 控母过压。
com1,out2控母欠压。
com1,out3 模块故障。
com1,out4 交流故障。
com2,out5 绝缘故障。
com2,out6 电池故障。
com2,out7 馈线开关跳。
com,no 总故障。
开关量输入和输出的定义取决于主监控器的定义,开关量本身是纯粹的无源的开关量节点输入检测和8个节点输出,其定义是监控定义,因此,开关量的输入检测和输出控制请看主监控器的定义,且以主监控器的定义为准。
三、主要技术参数:
1.开关量输入:40路
2.干节点输出:8路
3.通讯方式:数字rs-485
4.工作电源:dc80-300v
5.干节点输出容量:220v/0.2a
6. 工作温度:-5℃----- 50℃
注意事项:
在接入开关量单元模块时,请注意该模块电源的‘+-’极,工作电源接入控母,请勿接反。rs485的a、b请勿接反,否则将出现通信不上的情况。请仔细检查开关量输入及干节点输出两个插头有无插错位置,否则将损坏模块。确认后,将供电电源接入。
